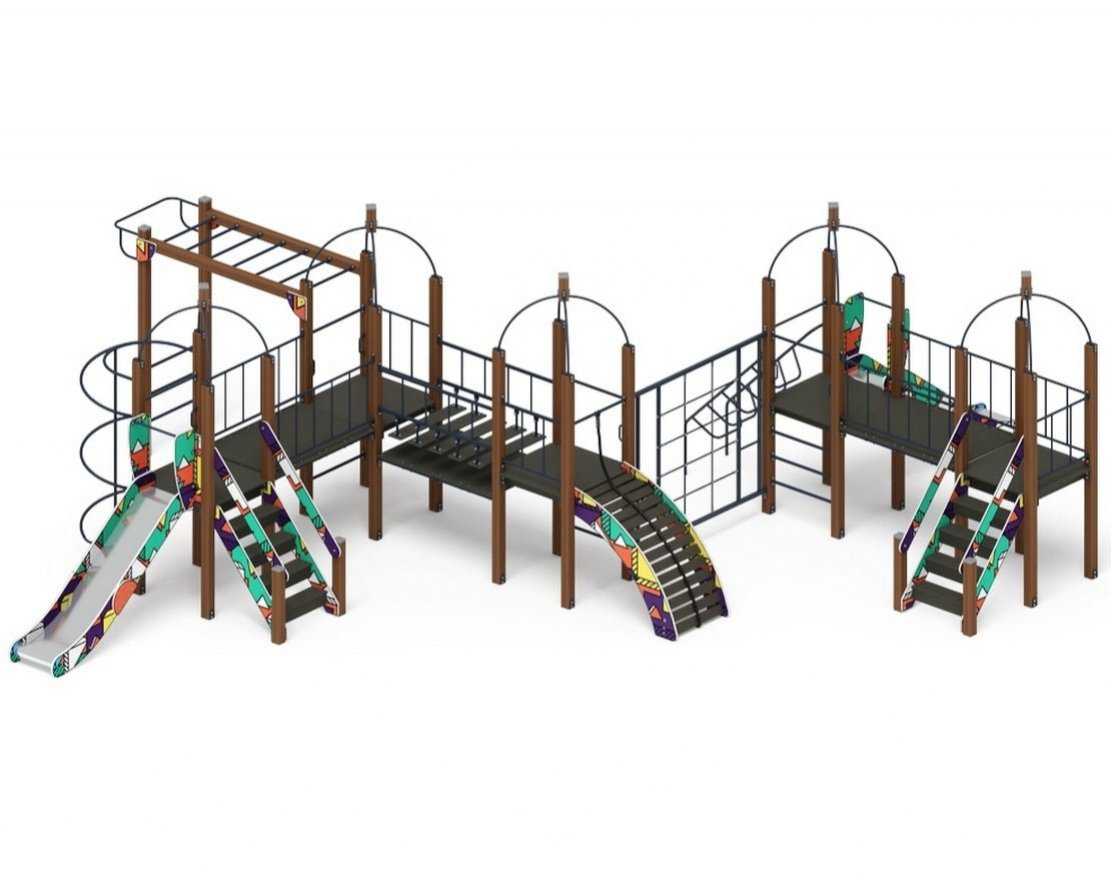

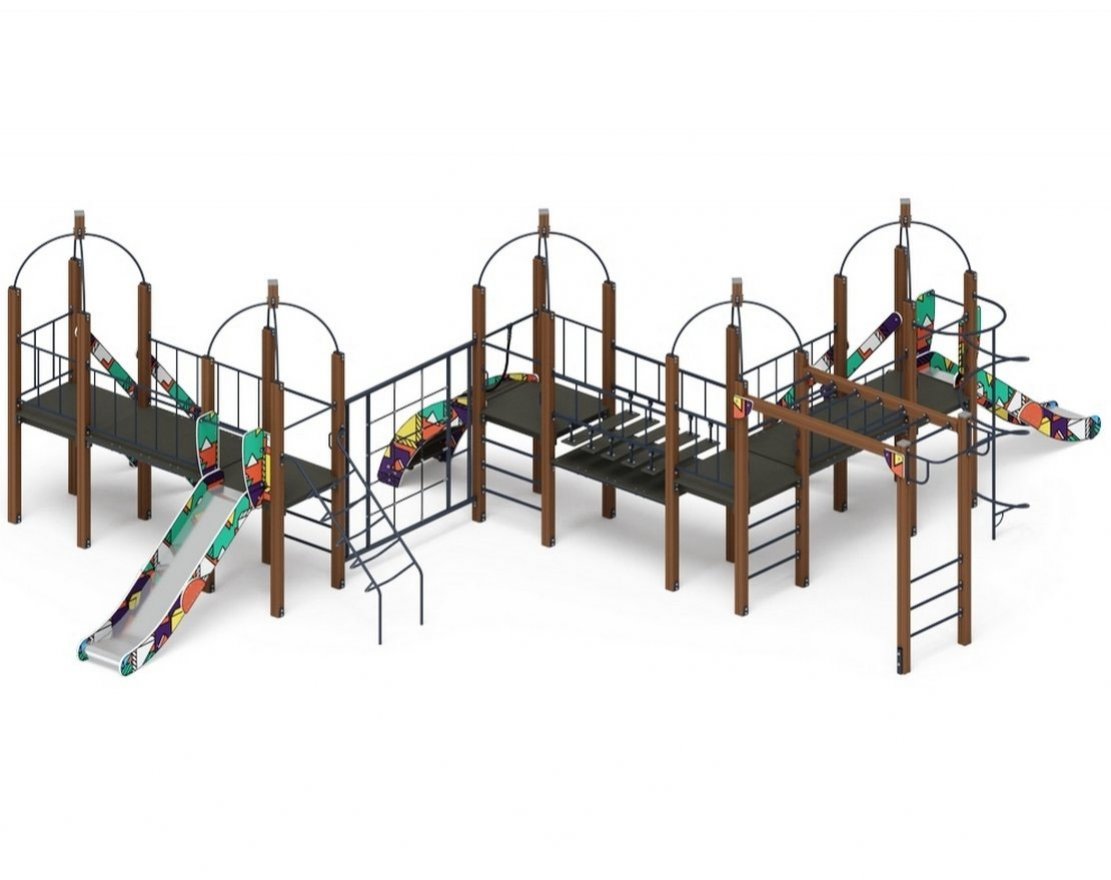

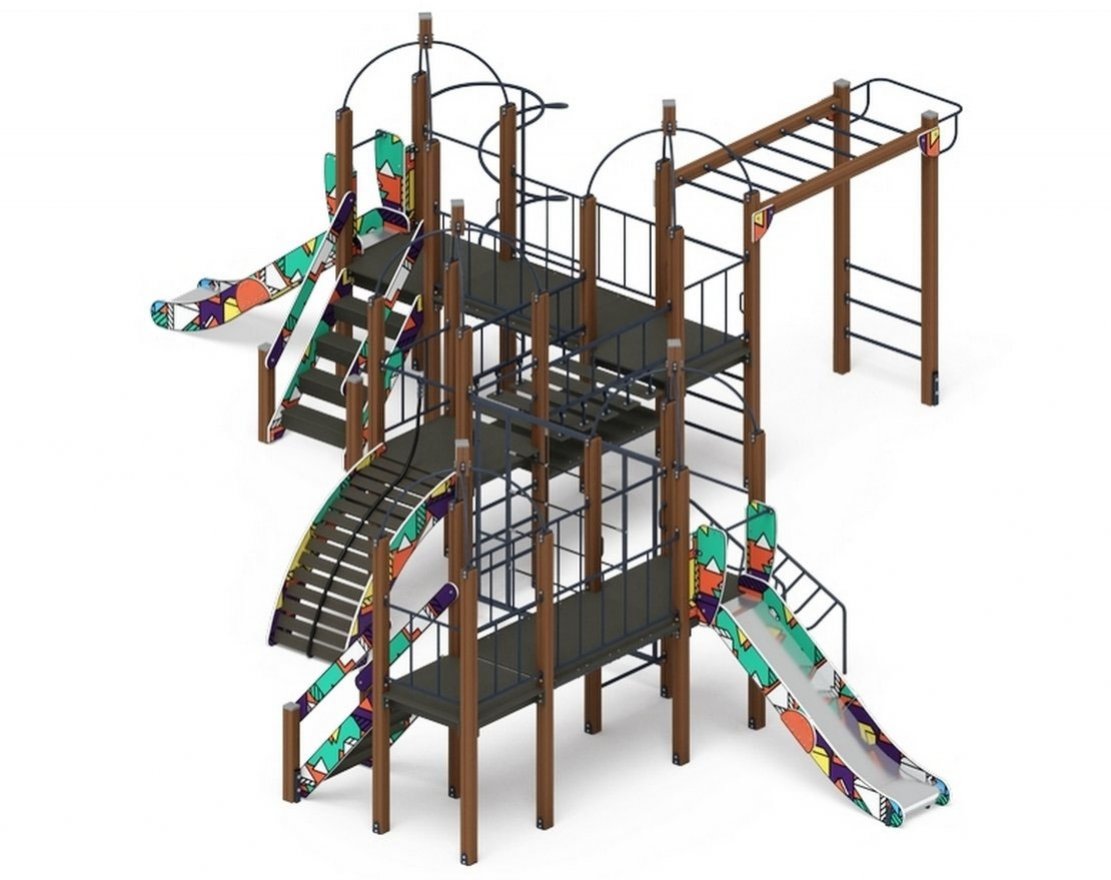

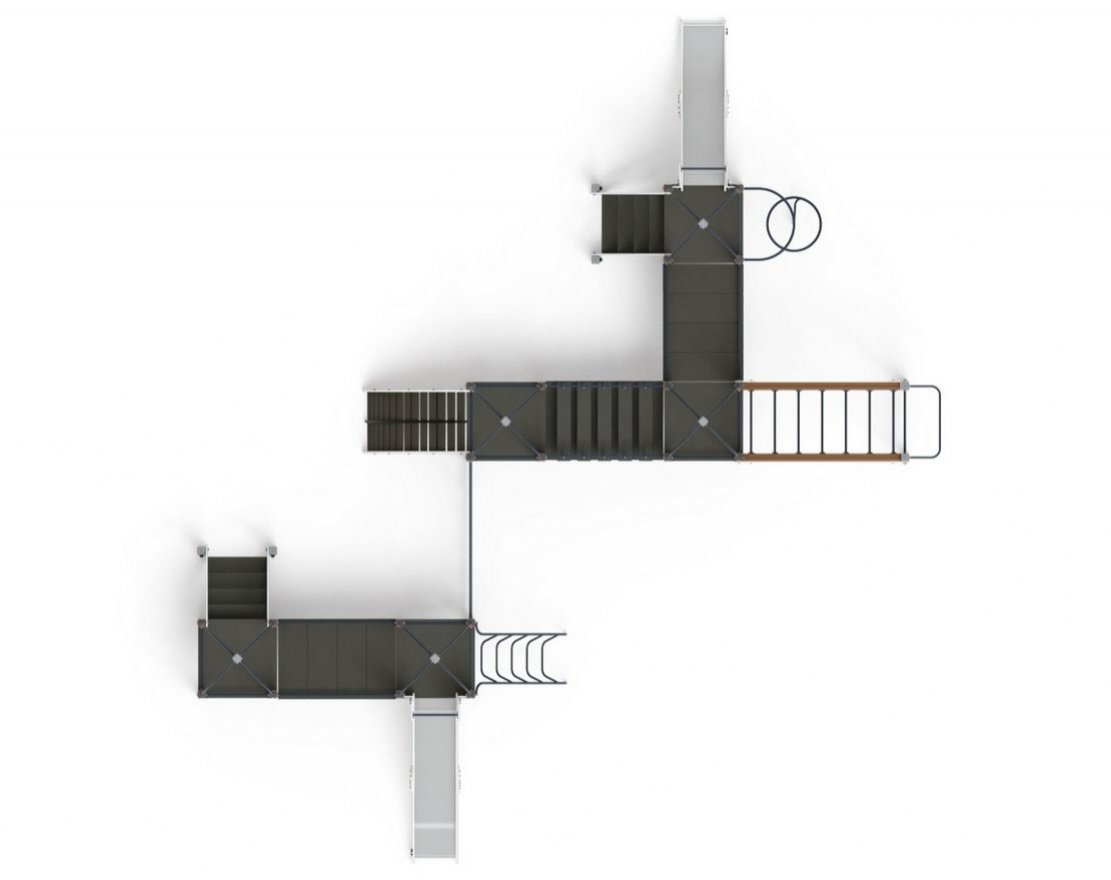

Уличный ДСК Навина Н 1200 ДИК 2.09.08-02

Комплектация

Башни - 5 шт.

Выполнены из четырёх клеёных брусьев 100х100 мм высота 2500 мм; пол из ламинированной фанеры, с анти-скользящим покрытием 1000х1000 мм толщиной 18 мм; башни украшены декоративными куполами из труб диаметром 27 мм. Размер башен 1000х1000х3280(h). Отметка пола от планировочной отметки площадки 1200 мм.

Горка 1200 - 2 шт.

Скат горки шириной 530 мм, выполнен из нержавеющей стали t 1,5 мм, - цельного листа, борта выполнены из влагостойкой фанеры толщиной 24 мм, кромки фанеры тщательно шлифованы, борта окрашены при помощи УФ печати, принт –в стиле «Геометрия»- основной цвет принта – бирюзовый, на нем расположены геометрические фигуры, различных цветов- белого, красного, фиолетового, зеленого, голубого, желтого цвета. Ограждения стартового участка горки, выполнены из влагостойкой фанеры толщиной 18 мм. Опорный каркас горки выполнен из профиля 40х25 и труб диаметром 32 мм (металл имеет плавные радиусы и тщательную обработку швов, покрыт порошковой краской). Размер горки в плане 530х 2270х1200(h).

Лестница - 2 шт.

Лестница состоит из бортов, выполненных из фанеры влагостойкой толщиной 24 мм, и пяти ступенек, выполненных из ламинированной анти-скользящей фанеры, толщиной 18 мм, ширина ступней 780 мм. Пространство между ступенями закрыто экранами из влагостойкой фанеры толщиной 18 мм, между ступенью и экраном имеется щель для слива дождевой воды. Ступени и экраны вставляются в пазы бортов лестницы. Борта стягиваются шпильками М10. Лестница поставляется в собранном виде.

Ограждения прямого моста - 2 комплекта

Ограждение моста - сварная конструкция из стальных труб диаметром 27 мм и 22 мм, размер 600х1500 (металл имеет плавные радиусы и тщательную обработку швов, покрыт порошковой краской в синий цвет). Комплект- 2шт.

Прямой мост - 2 шт.

Мост состоит из металлического сварного каркаса из профиля 40х40 и 40х25 мм и полосы 40х4, (металл имеет плавные радиусы и тщательную обработку швов, покрыт порошковой краской) и половиц из ламинированной анти-скользящей фанеры, размер 1000х373х18 мм (3 шт). Общая длина моста 1500 мм, ширина 1000 мм.

Канат - 1 шт.

Канат крепится к стальной перемычке. Перемычка из трубы диаметром 32 мм. Канат полиамидный диаметром 26 мм.

Вертикальный шест со спиралью - 1 шт.

Выполнен из металлической трубы диаметр 32 мм, имеет плавные радиусы и тщательную обработку швов, металл покрыт порошковой краской в красный цвет. Высота 2400 мм.

Подвесной мост - 2 шт.

Состоит из половиц, выполненных из ламинированной анти-скользящей фанеры, размер 1000х180х18 мм, в количестве 5 шт. Половицы скреплены между собой цепью и подвешены на деталях подвеса, изготовленных из профиля 20х20 мм и пластины 100х40х3, к перилам из металла. Перила и деталь подвеса покрыты порошковой краской в графитово-серый цвет. Общая длина моста 1500 мм, ширина 1000 мм. Под половицами  имеется страховочный мост из ламинированной анти-скользящей фанеры крепящейся к стальному каркасу из профиля 40х40 и 40х25 мм.

Перила лестницы - 2 комплекта

Выполнены влагостойкой фанеры толщиной 24 мм. В комплекте 2 шт. перил.

Лаз-лестница - 1 шт.

Сварная конструкция из труб диаметром 32 и 27 мм. Перила из трубы  диаметром 32 мм (2 шт) и перекладины из гнутой трубы диаметром 27 мм (5 шт), имеет плавные радиусы и тщательную обработку швов, металл покрыт порошковой краской в графитово-серый цвет.

Решетка для лазания - 1 шт.

Выполнена из сварного каркаса из профиля прямоугольного 40х25, профиля 40х40 и трубы диаметром 32 мм.  Сварная конструкция является каркасом для сетки. Сетка из шести-прядного армированного полиамидного каната тросовой свивки диаметром 16 мм. На брус обвязки стоек крепится при помощи скоб через коуши. Канаты в местах пересечения фиксируются при помощи пластикового крестообразного соединителя для канатов диаметром 16 мм. Канаты помещаются в пазы соединителя, которые защёлкиваются между собой и фиксируются саморезом. Концы канатов заканчиваются коушем и фиксируются зажимной втулкой.

Рукоход - 1 шт.

Рукоход выполнен из двух клеёных брусьев не более 100х100 мм длиной 2000 мм. Между брусьями крепятся перекладины из стальной трубы диаметром 27 мм с толщиной стенки не менее 2,8 мм, к трубе с двух сторон приварены в заводских условиях планки из листовой стали. Толщиной не менее 3 мм, шириной 40 мм и длиной 100 мм.

Турник - 1 шт.

Турник выполнен из гнутой  трубы диаметром 27 мм размером 400х910 мм, окрашен порошковой краской.

Лаз - 1 шт.

Лаз состоит из бортов, выполненных из фанеры влагостойкой толщиной 24 мм и семнадцати половиц, выполненных из ламинированной анти- скользящей фанеры, толщиной 24 мм, ширина половиц 100 мм. Половицы вставляются в пазы бортов лаза. Борта стягиваются шпильками М10. Борта окрашены с нанесением принта геометрия. Лаз поставляется в собранном виде.
